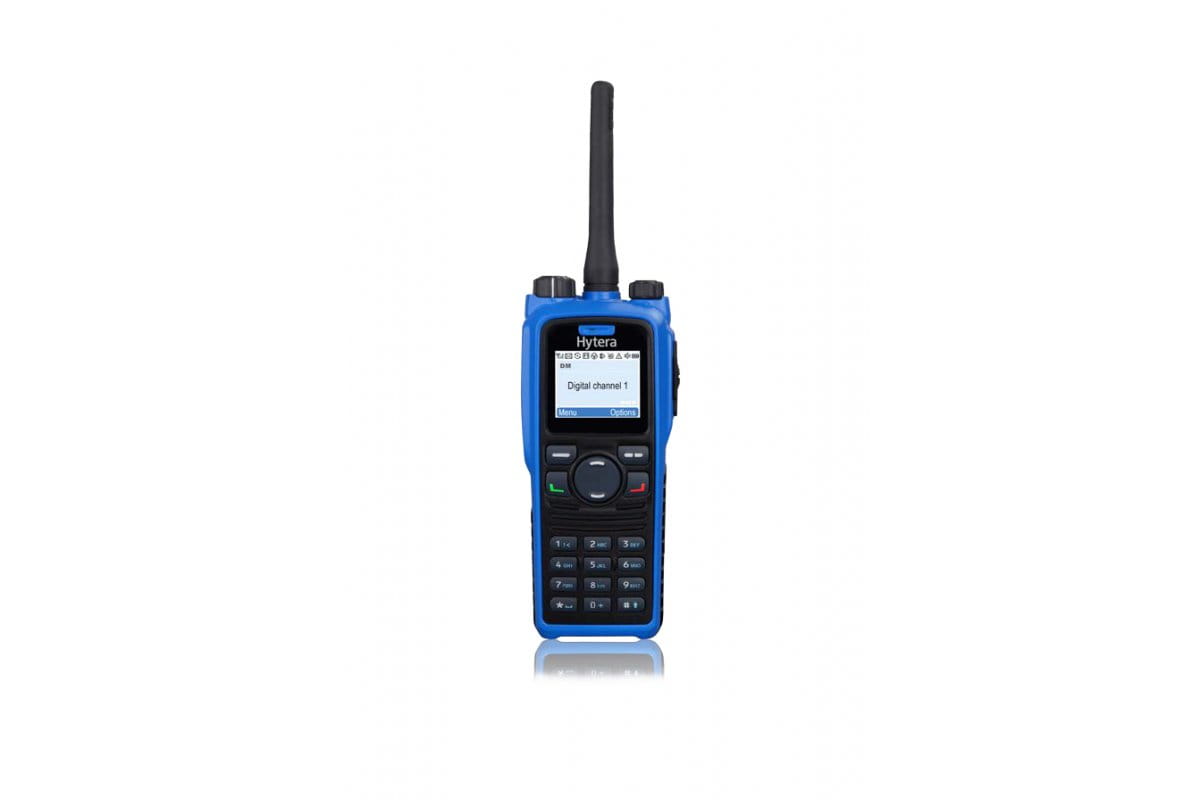

Radiotelefon przenośny Hytera PD795 EX
Opis
Radiotelefony cyfrowo-analogowy w standardzie ETSI DMR Hytera PD795 EX
Radiotelefony są dla wielu specjalistów nieodzownym wyposażeniem w ich codziennej pracy. Dla wszystkich, którzy muszą pracować w otoczeniu palnych gazów, pyłów lub w górnictwie, bezpieczeństwo ma szczególnie wysokie znaczenie.
Dzięki wysokiej trwałości oraz iskrobezpieczeństwu, radio- telefony doręczne Hytera DMR PD715 Ex i PD795 Ex gwa- rantują niezawodną komunikację w tych niebezpiecznych środowiskach.
Radiotelefony przenośne PD715 Ex i PD795 Ex spełniają wymogi otwartego standardu ETSI DMR. Zgodność z dyrektywą europejską ATEX, standardem FM i IEC oraz wyjątkowa trwałość zapewniają niezawodną komunikację w potencjalnie niebezpiecznym środowisku, gdzie mogą znajdować się wybuchowe gazy lub pyły

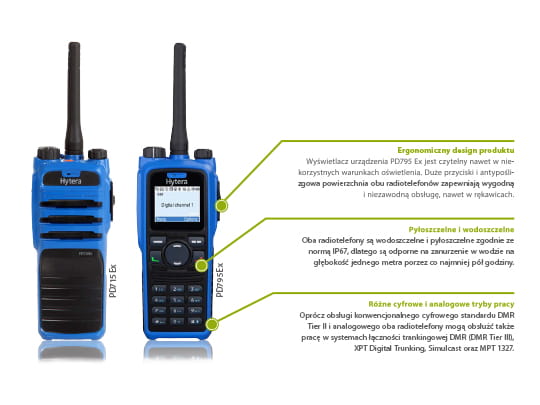

Główne cechy
Bezpieczny i wytrzymały
Oprócz wymogów europejskiego standardu ATEX, dyrektyw IEC oraz północno-amerykańskiego standardu FM, radiotelefony spełniają również wymogi standardu MIL-STD-810C/D/E/F/G i zgodnie ze stopniem ochrony IP67 są zabezpieczenie przed wodą i pyłem. Dzięki temu oba modele radiotelefonów doskonale nadają się do bezpiecznego i niezawodnego wykorzystania nawet w potencjalnie wybuchowym środowisku.
Zabezpieczenie przed błędami
W przypadku próby zastosowania z radiotelefonem akumulatora bądź akcesoriów niezgodnych z normą ATEX, urządzenie poinformuje o tym użytkownika.
Hermetyczna obudowa z tworzywa
Radiotelefon oraz akumulator są wykonane w hermetycznych obudowach z tworzywa sztucznego, dzięki czemu wewnętrzne obwody są szczelnie zabezpieczone przed działaniem wybuchowych gazów i cząsteczek pyłu.
Osłona wyświetlacza LCD o dużej wytrzymałości (PD795Ex)
Osłona wyświetlacza LCD o dużej wytrzymałości jest bardzo odporna na zadrapania i wytrzymuje nawet uderzenie młotkiem o ciężarze 1 kg.
Innowacyjna blokada akumulatora
Opatentowana blokada akumulatora gwarantuje, że nie wypadnie on z radiotelefonu nawet w razie jego upadku na twardą powierzchnię.
Standardowo zintegrowany GPS
Przy użyciu zintegrowanego modułu GPS PD795 Ex może przesyłać na przykład do systemów dyspozytorskich informacje o lokalizacji. Dyspozytor może przetwarzać te informacje i korzystać z funkcji geofencingu, lokalizacji radiotelefonów i trackingu GPS.
Możliwość aktualizacji oprogramowania
Możliwość aktualizacji oprogramowania zapewnia nowe cechy użytkowe. Dzięki zmianie oprogramowania sprzętowego można aktywować inne cyfrowe i analogowe tryby pracy bez konieczności zakupu nowego radiotelefonu.
Funkcje (wybór)
-Różne tryby pracy, do wyboru konwencjonalna analogowa lub cyfrowa (DMR) lub trankingowa MPT, XPT i DMR Tier III
-Wszechstronne połączenia głosowe: Wywołania indywidualne, grupowe, alarmowe
-Funkcje GPS (odczytywanie i wysyłanie danych o pozycji)
-Usługi danych (wiadomości tekstowe, wiadomości grupowe, sterowanie radiotelefonem za pośrednictwem API)
-Różne analogowe tryby wybierania (HDC1200, DTMF, wybieranie 2 i 5-tonowe,Squelch, CTCSS / CDCSS)
-Usługi dodatkowe, Radio Check, Remote Monitor, Call Alert, Radio Disable/Enable
-Dostępne różne języki menu - w tym j. polski (PD795 Ex)
-Funkcje One-Touch (obejmuje wiadomości tekstowe, wywołania głosowe i usługi dodatkowe)
-Skanowanie
-Automatyczna zmiana przemiennika (Roaming) w systemach IP-Multi-Site
-Bezpieczne szyfrowanie algorytmem szyfrującym ARC4 (40 bitów) według DMRA lub opcjonalnymi algorytmami AES128 i AES256 (128 i 256 bitów)
Certyfikacja ATEX
Wszystkie radiotelefony, stosowane w potencjalnie niebezpiecznych środowiskach, muszą spełniać wymogi dyrektyw ATEX Unii Europejskiej. Urządzenia PD715 Ex i PD795 Ex spełniają wymogi dyrektyw ATEX:
Ochrona przed gazem ATEX: II 2 G Ex ib IIC T4
II Grupa urządzeń II (gazy, opary, mgła i pyły)
2 Kategoria urządzeń 2, stopień ochrony: bardzo wysoki
G do atmosfery wybuchowej (gaz, opary, mgła)
Ex zabezpieczone przed wybuchem, z certyfikatem ATEX i IECEx
ib iskrobezpieczność, moc nadawcza i temperatura powierzchni są ograniczone
IIC grupa wybuchowości (acetylen, wodór)
T4 klasa temperatury, temperatura powierzchni ograniczona do 135 °C
Ochrona przed pyłem ATEX: II 2 D Ex ib IIIC T120°C
II Grupa urządzeń II (gazy, opary, mgła i pyły)
2 Kategoria urządzeń 2, stopień ochrony: bardzo wysoki
D do atmosfery wybuchowej (pył)
Ex zabezpieczone przed wybuchem, z certyfikatem ATEX i IECEx
ib iskrobezpieczność, moc nadawcza i temperatura powierzchni są ograniczone
IIIC grupa wybuchowości IIIC (pył węglowy, pył metalowy) T120°C klasa temperatury, temperatura powierzchni ograniczona do 120 °C
Ochrona ATEX do zastosowania w górnictwie: I M2 Ex ib I
I Grupa urządzeń I (górnictwo)
M2 Kategoria urządzeń M2: metan i pył, stopień ochrony: bardzo wysoki
Ex zabezpieczone przed wybuchem, z certyfikatem ATEX i IECEx
ib iskrobezpieczność, moc nadawcza i temperatura powierzchni są ograniczone
I grupa wybuchowości I (metan)
Radiotelefony Hytera DMR są w pełni zgodne z normą DMR ETSI-TS102 361.
Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).
Certyfikaty do pobrania ze strony Stowarzyszenia DMR
Ogólna specyfikacja:
Dane ogólne | ||||
---|---|---|---|---|
Zakres częstotliwości | VHF 136 – 174 MHz; UHF 400 – 470 MHz | |||
Obsługiwane tryby pracy | • DMR Tier II według ETSI TS 102 361-1/2/3 • Simulcast • XPT Digital Trunking • DMR Tier III według ETSI TS 102 361-1/2/3/4 • Analogowy, MPT 1327 |
|||
Liczba kanałów | 1024 | |||
Liczba stref (na strefę do 16 kanałów) |
16 (PD715 Ex) 64 (PD795 Ex) |
|||
Raster kanałowy | 12,5 / 20 / 25 kHz (analogowy) 12,5 kHz (cyfrowy) |
|||
Napięcie robocze | 7,4 V (nominalne) | |||
Akumulator standardowy | 1800 mAh (akumulator litowo-jonowy) | |||
Czas pracy akumulatorów (cykl pracy 5-5-90, wysoka moc nadawcza, akumulator standardowy) | PD715 Ex: • ok. 14 h (tryb analogowy) • ok. 17 h (tryb cyfrowy) PD795 Ex: • ok. 13 h (tryb analogowy) • ok. 15 h (tryb cyfrowy) |
|||
Stabilność częstotliwości | ±1,5 ppm | |||
Impedancja anteny | 50 Ω | |||
Wymiary (wys. × szer. × głęb., bez anteny) |
141 x 55 x 37 mm (PD715 Ex) 141 × 55 × 39 mm (PD795 Ex) |
|||
Masa (z anteną i akumulatorem standardowym) |
485 g (PD715 Ex) 495 g (PD795 Ex) |
|||
Wyświetlacz LCD (tylko PD795 Ex) | 1,8 cala, 160 × 128 punktów, 65 536 kolorów | |||
Programowalne przyciski | 3 (PD715 Ex) / 5 (PD795 Ex) | |||
Warunki środowiskowe | ||||
Zakres temperatur roboczych | -20 °C do +50 °C | |||
Temperatura przechowywania | -40 °C do +85 °C | |||
Wyładowania elektrostatyczne | IEC 61000-4-2 (klasa 4), ±8 kV (kontakt), ±15 kV (powietrze) |
|||
Ochrona przed pyłem i wilgocią | IP67 | |||
Odporność na upadki i wibracje | MIL-STD-810 C / D / E / F/ G | |||
Względna wilgotność powietrza | MIL-STD-810 C / D / E / F/ G | |||
Zabezpieczenie przeciwwybuchowe | Gaz: II 2G Ex ib IIC T4 Pył: II 2D Ex ib IIIC T120°C IP5x Miny: I M2 Ex ib I |
|||
GPS | ||||
Czas do pierwszej lokalizacji pozycji (TTFF) | < 1 minuta (zimny start) < 10 sekund (ciepły start) |
|||
Dokładność pozioma | < 10 m | |||
Nadajnik | ||||
Moc nadawcza | 1 W | |||
Modulacja | 11 K0F3E przy 12,5 kHz 14 K0F3E przy 20 kHz 16 K0F3E przy 25 kHz |
|||
Cyfrowa modulacja 4FSK | 12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW | |||
Sygnały zakłócające i zniekształcenia fali podstawowej | -36 dBm (< 1 GHz) -30 dBm (> 1 GHz) |
|||
Ograniczenie modulacji | ±2,5 kHz przy 12,5 kHz ±4,0 kHz przy 20 kHz ±5,0 kHz przy 25 kHz |
|||
Odstęp od poziomu szumów własnych | 40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz |
|||
Tłumienie kanału sąsiedniego | 60 dB przy 12,5 kHz 70 dB przy 20 / 25 kHz |
|||
Czułość audio | +1 dB do -3 dB | |||
Współczynnik zniekształceń audio | ≤ 3% | |||
Typ Digital-Vocoder | AMBE +2™ | |||
Odbiornik | ||||
Czułość (analogowa) | 0,3 μV (12 dB SINAD) 0,22 μV (typowa) (12 dB SINAD) 0,4 μV (20 dB SINAD) |
|||
Czułość (cyfrowa) | 0,3 μV / BER 5% | |||
Tłumienie kanału sąsiedniego TIA-603 ETSI |
60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz 60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz |
|||
Intermodulacja TIA-603 ETSI |
70 dB przy 12,5 / 20 / 25 kHz 65 dB przy 12,5 / 20 / 25 kHz |
|||
Tłumienie sygnałów zakłócających TIA-603 ETSI |
70 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz |
|||
Stosunek sygnału do szumu (S/N) | 40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz |
|||
Nominalna moc wyjściowa audio | 0,5 W | |||
Współczynnik zniekształceń audio | ≤ 3% | |||
Czułość audio | +1 dB do -3 dB | |||
Przewodowa emisja zakłóceń | < - 57 dBm |
Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.
